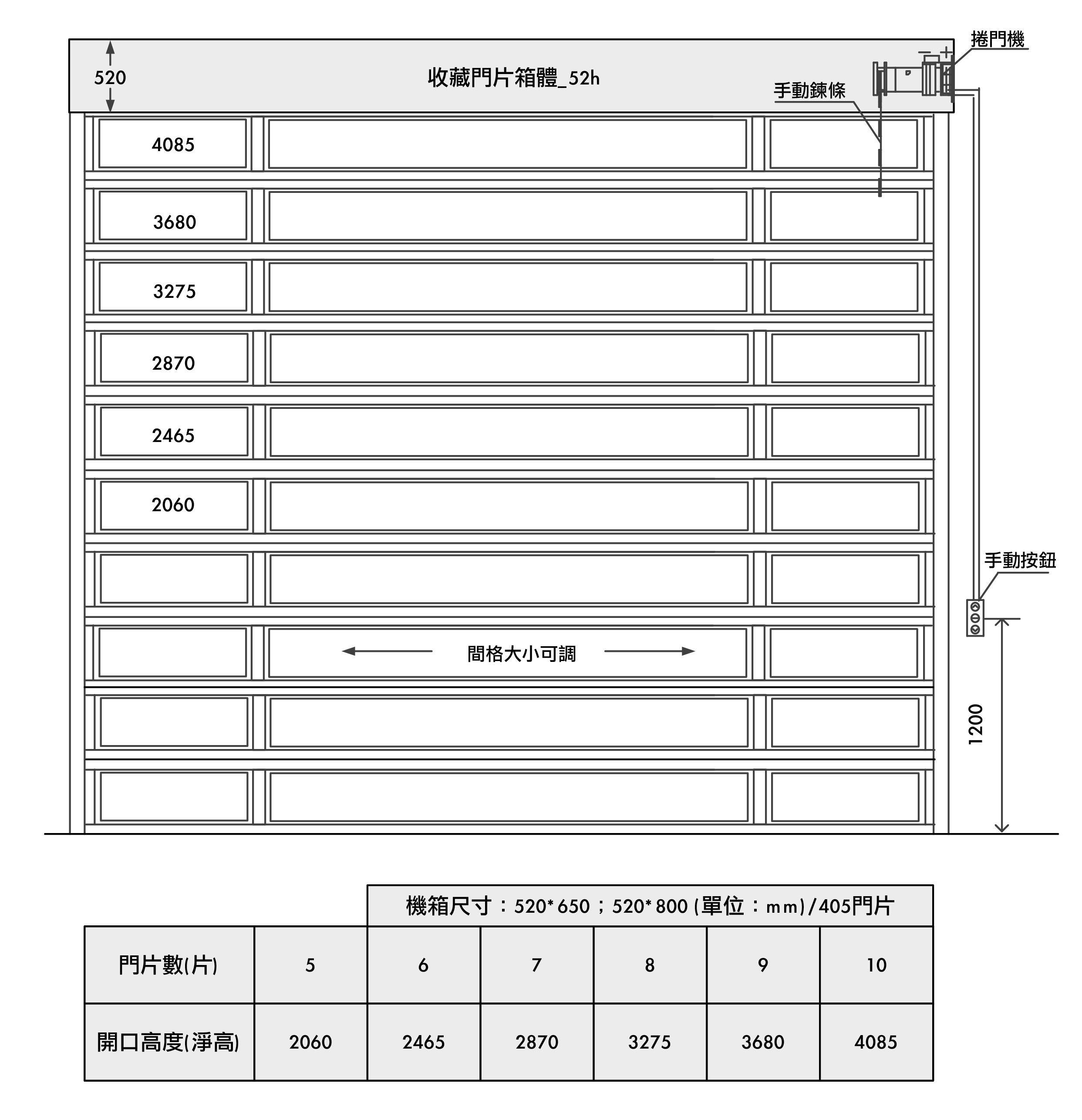

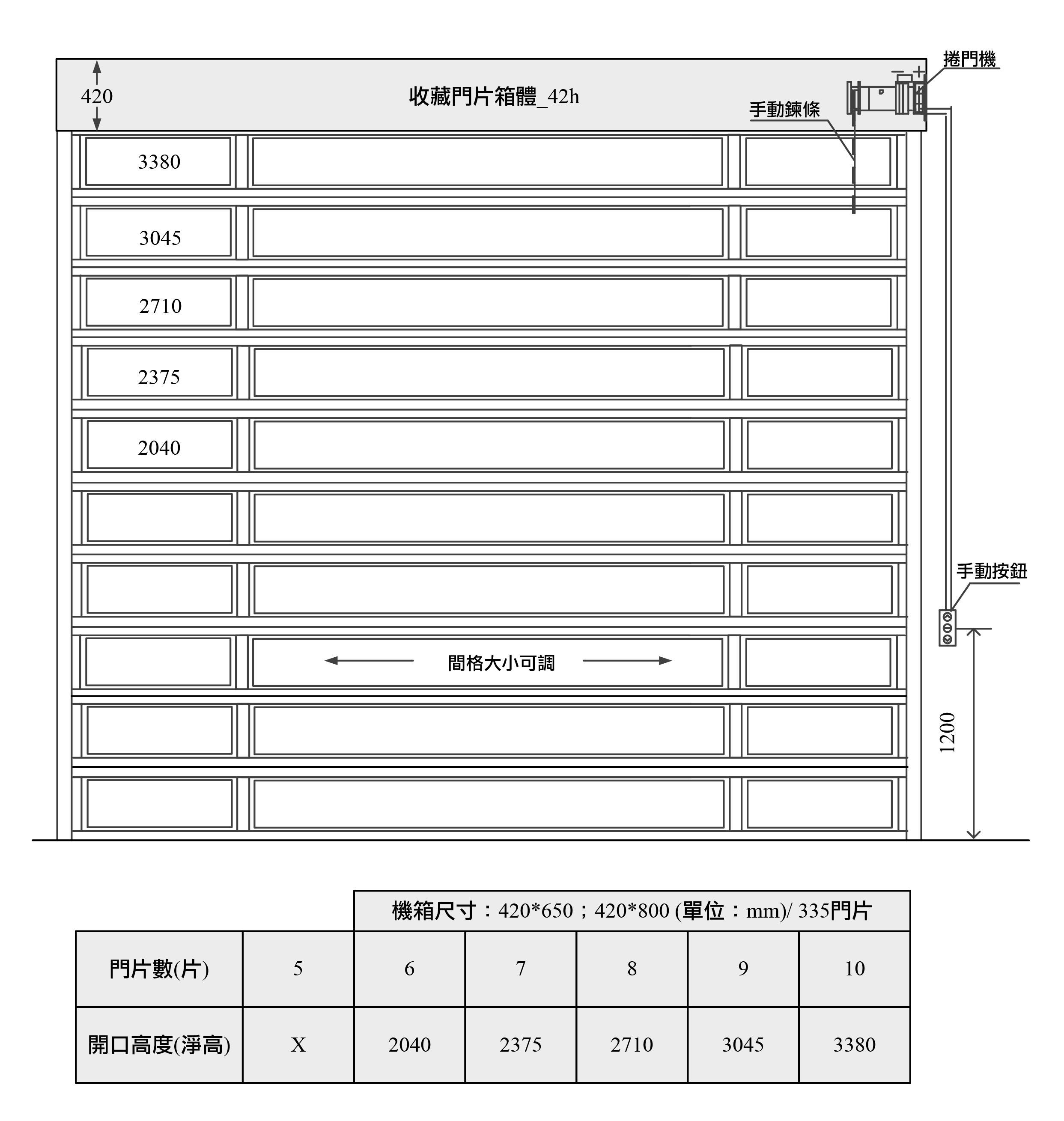

高度示意圖

Height diagram

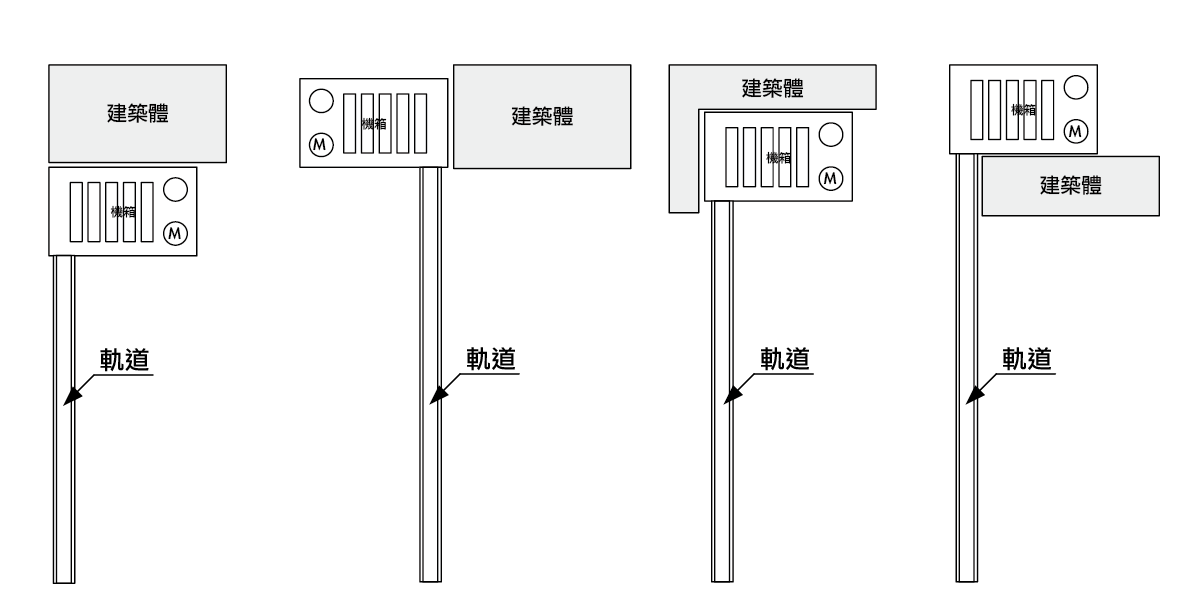

四種安裝法

Installation Notes

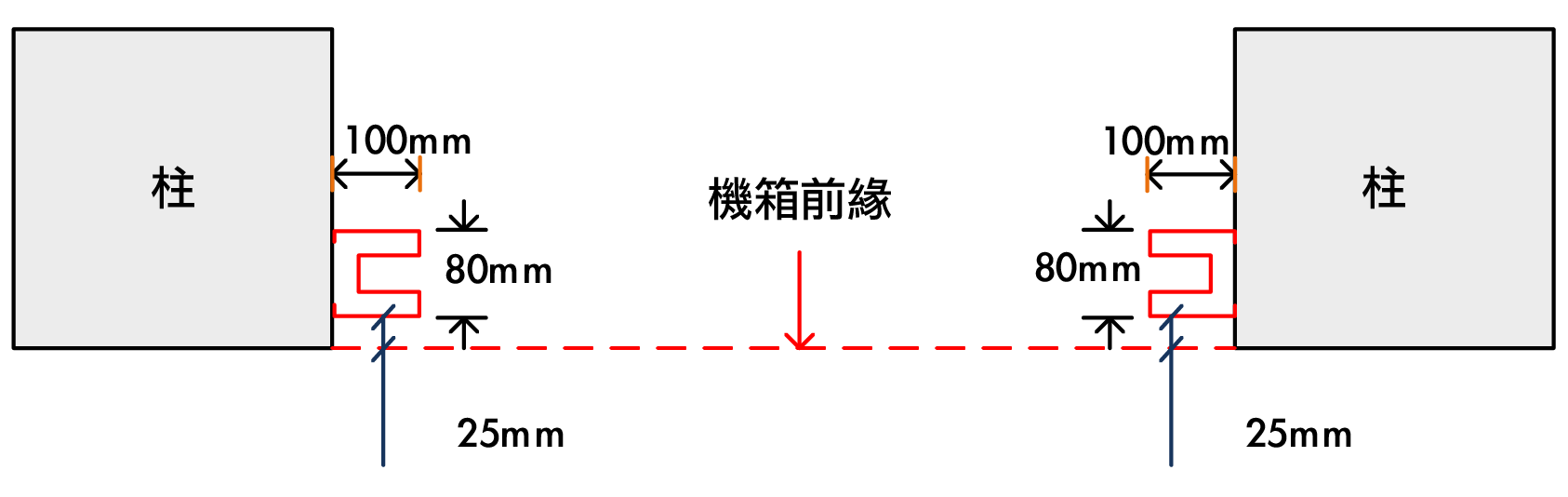

軌道相對圖

Track diagram

施工規範圖

Construction specification drawing

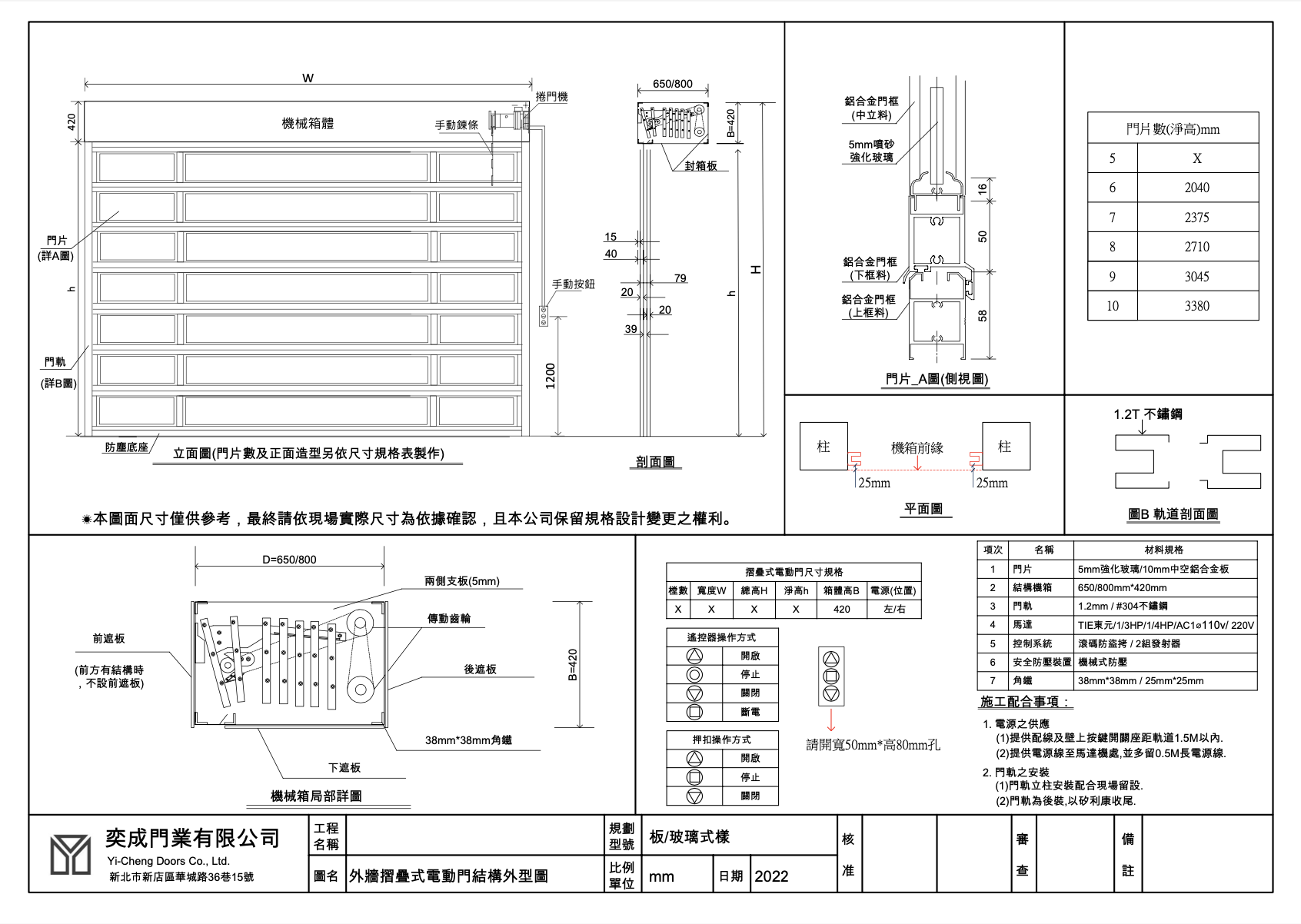

歐樂利摺疊式電動門施工規範圖 420mmPDF

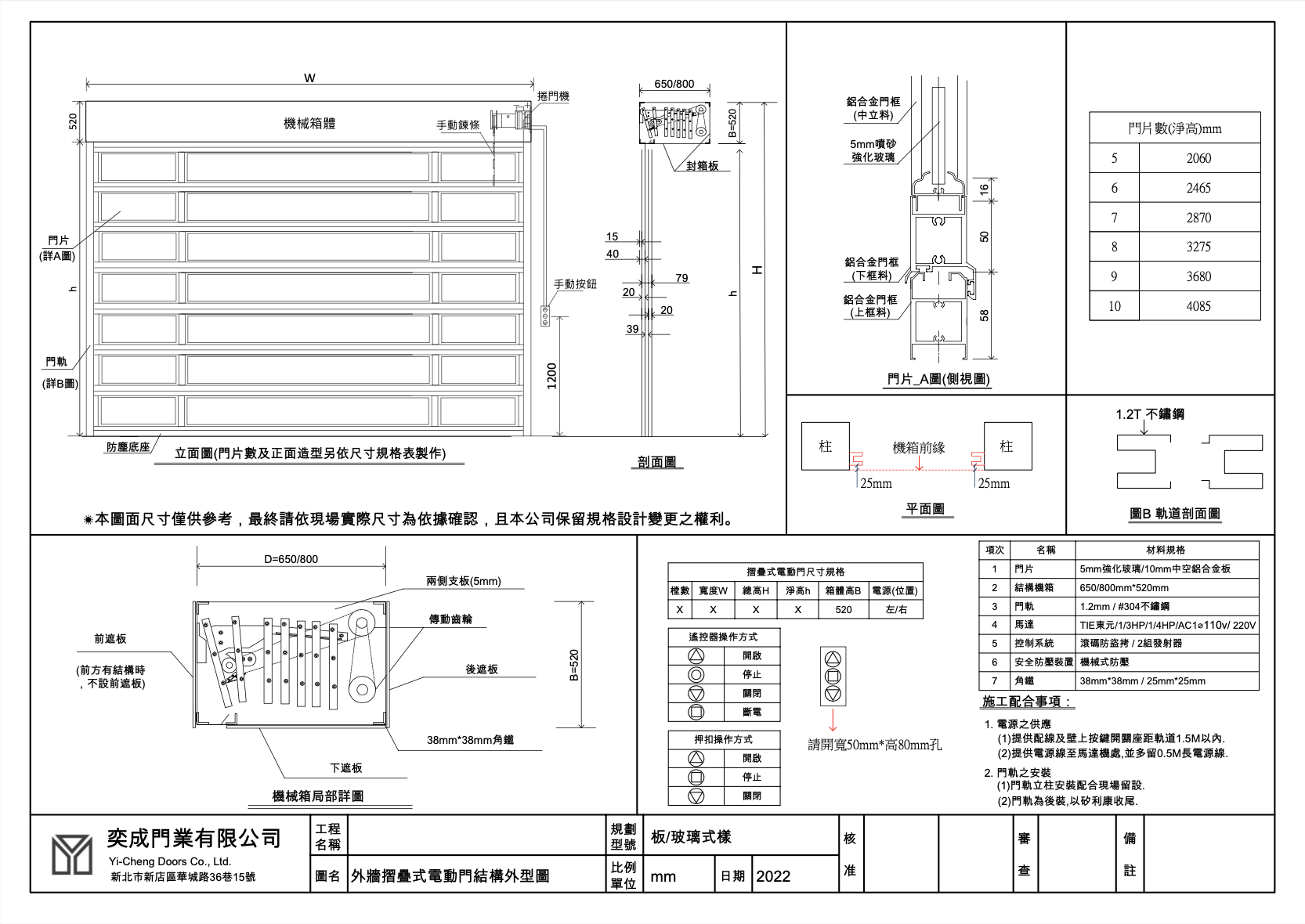

歐樂利摺疊式電動門施工規範圖 520mmPDF

EN / JP 版本

EN / JP Version
Elegant and high-quality stacking doors system

Applications

  • Hospitality venues : Showroom, Mall, Cafe, Restaurant, Bistro, Hotels, Clubs, etc.
  • Secure areas : Bank, Balcony, Window, etc.
  • Garage areas : Villa, Mansion, Townhouse, etc.

Surface

  • Panel : Power-coating finished
  • Guild rails : Made of stainless steel

Controller

  • Rolling code anti-theft remote control

Technical Detail

  • Maximum door sizes : 5500mm width x 4500mm height
  • Mechanical box sizes : 410*800, 510*800, 510*650
  • Panel sizes : 335mm height, 410mm height
PDF
独特なデザインセンスを追求し、ガレージドアを再進化 させる。ローラードアという伝統を打ち破り、建築・設計における美学を高めます

製品の特徴

  • アルミ合金を使用:材質はすべてアルミ合金で、表面は粉体塗装(70μ)が施されています。枠だけがアルミ合金の一般製品と違い、何年経っても錆びません。
  • パネルが二重構造:アルミ合金の二重構造を採用し、防音・断熱を実現。強度を高め、省エネも図れます。
  • 採光アップ:大面積ガラスを使用することで採光性を確保するとともに、モダンなデザインに仕上げました。
  • ワイヤレス:多センサー装置で挟み込みを防止し、電力不足時には警告音が鳴ります。
  • 制御システム:コードホッピング方式で不正コピーを防止、さらにサイレン・照明器具・赤外線などを同時に制御することもできます
